Ak nie ste elektrikár, pravdepodobne si predstavujete uzemnenie ako jednu kovovú tyč zatĺknutú do zeme.

Zdá sa to logické: prúd by mal tiecť do zeme, takže stačí jednoducho zapichnúť kus železa. Ale v praxi sú veci oveľa komplikovanejšie.

Prečo je vôbec potrebné uzemnenie?

Keď je izolácia poškodená, na kryte domáceho spotrebiča sa môže objaviť napätie. A ak sa ho človek dotkne, jeho telo sa stane vodičom.

Potom elektrický prúd bude pretekať priamo cez osobu, čo je nebezpečné pre život a zdravie.

Uzemnenie je navrhnuté tak, aby sa zabezpečilo, že výboj prejde bezpečnou cestou – do zeme, cez uzemňovací obvod, a nie cez telo.

Aby sa to dosiahlo, musí byť odpor uzemňovacieho zariadenia čo najnižší.

Štandard je do 30 ohmov, ale optimálne by sa mal udržiavať v rozmedzí 8 – 10 ohmov. Jedna tyč takéto výsledky neposkytne, pokiaľ nie je nainštalovaná v močaristej pôde.

Ako skontrolovať obvod

V ideálnom prípade sa používajú špecializované meracie prístroje (ako napríklad Sonel MRU-101 alebo TE-30). Takéto merania sa však vykonávajú zriedkavo.

Existuje zjednodušená metóda: pripojte 100-wattovú žiarovku k fázovému vodiču a druhý koniec k zemi. Ak žiarovka jasne svieti, obvod funguje.

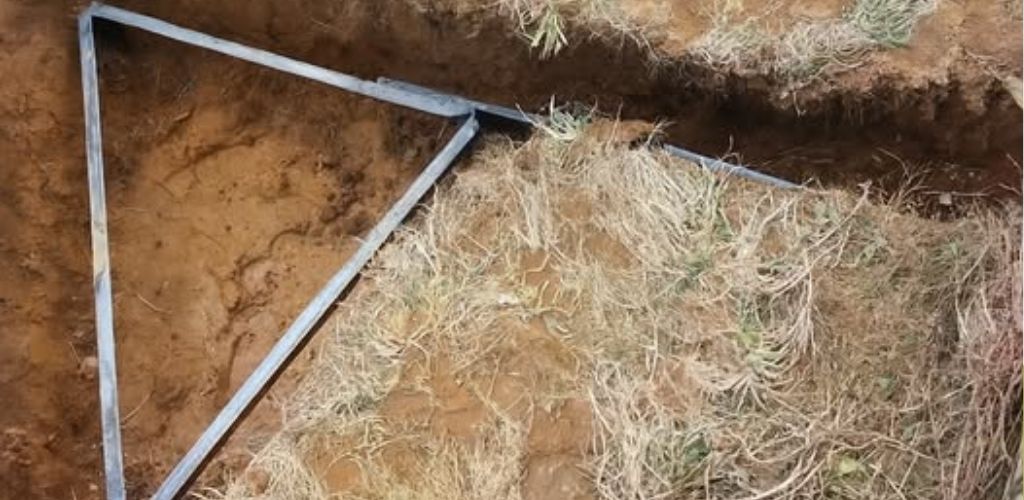

Prečo si vybrať trojuholník?

Elektródy môžu byť usporiadané rôznymi spôsobmi: v rade, v štvorci, ale elektrikári najčastejšie používajú trojuholníkové usporiadanie. Dôvody sú jednoduché a praktické:

• na mieste sa nachádzajú najpohodlnejšie tri body;
• je jednoduchšie udržiavať medzi nimi rovnakú vzdialenosť (zvyčajne by mala byť približne 2,2-násobok dĺžky čapu);
• Uzavretý obvod pracuje stabilnejšie ako priama čiara – prúd je rozložený rovnomernejšie a odpor je znížený.

Dĺžka strany trojuholníka sa spravidla volí rovnaká ako dĺžka samotných tyčí.

Čo použiť a do akej hĺbky

Na uzemnenie sa často používa oceľová výstuž s priemerom 16 mm alebo kovový uholník. S uhlom sa ľahšie pracuje, ale hĺbka by mala byť aspoň 1,5 metra od dna jamy.

V suchých pôdach je potrebných ešte viac. Elektródy sú navzájom spojené kovovým pásikom s rozmermi 40 x 4 mm.

Hlavnou podmienkou je vlhkosť pôdy: čím suchšia je pôda, tým dlhšie musia byť uzemňovacie prvky.

Čo predpisuje GOST?

Hoci sa často používa výstuž, normy ju neodporúčajú: bežný čierny kov rýchlo hrdzavie a účinnosť obvodu sa rýchlo znižuje.

Podľa predpisov sa odporúča pozinkovaná alebo medená oceľ. V súčasnosti si môžete kúpiť hotové súpravy: sadu tyčí s dĺžkou 1,5 metra, ktoré sa dajú spojiť.

Vďaka zinkovému povlaku s hrúbkou približne 130 mikrónov slúžia takéto súpravy roky a chránia ich pred koróziou.

Výsledok

Uzemnenie nie je formalita, ale skutočný ochranný systém, ktorý môže zachrániť životy. Trojuholník elektródy nie je dekoratívny prvok, ale pohodlné a spoľahlivé riešenie, ktoré minimalizuje odpor a zaisťuje bezpečnosť.

Je oveľa múdrejšie investovať do správneho uzemňovacieho systému raz, ako vystaviť seba a svojich blízkych riziku.

Už ste niekedy inštalovali uzemnenie vo svojom dome alebo letnom dome?
