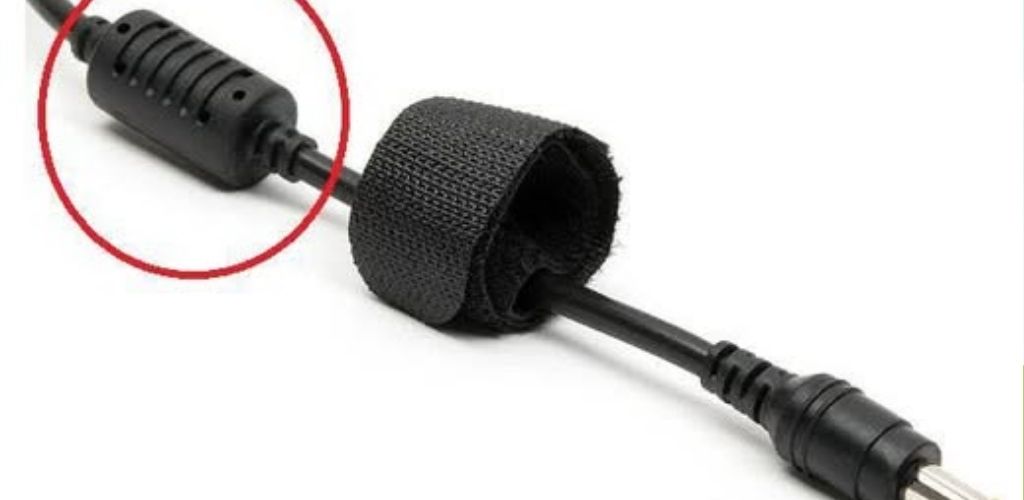

Pravdepodobne ste si už všimli zvláštny „valček“ na nabíjacom kábli vášho notebooku, blízko portu. Môže byť hladký, mierne rebrovaný alebo dokonca odnímateľný, ale čo je najdôležitejšie, vždy vyvoláva niekoľko otázok: čo je to za vec a prečo tam vôbec je?
Nie je to len konštrukčný prvok. V skutočnosti je to kľúčový prvok elektromagnetického tienenia. Rozhodli sme sa preskúmať jeho účel a zdieľame s vami naše zistenia.
Tento „valec“ sa nazýva feritový filter alebo feritový krúžok. Bez neho by sa vaše zariadenie mohlo začať správať veľmi zvláštne.
Ak otvoríte tento valec, zistíte, že sa skladá z dvoch hlavných komponentov: drôtu, ktorý ním prechádza – toho istého, cez ktorý je notebook napájaný – a samotného feritového krúžku, na ktorý celá konštrukcia slúži.
Vonkajšia strana „hlavne“ môže byť pokrytá odolnou gumou alebo plastom, ale podstata je vo vnútri.
Na čo slúži feritový krúžok?
Ferit je materiál so špeciálnymi magnetickými vlastnosťami. Predovšetkým potláča vysokofrekvenčné rušenie.
K tomuto rušeniu dochádza napríklad z impulzných napájacích zdrojov, čo sú najčastejšie nabíjačky notebookov.
Keď takéto vysokofrekvenčné signály zasiahnu citlivú elektroniku (napríklad základnú dosku notebooku), môžu spôsobiť poruchy zariadenia, skreslenie prenosu údajov a nestabilitu siete Wi-Fi alebo Bluetooth.
Feritový krúžok doslova „uhasí“ tieto prebytočné vlny a pôsobí ako pasívny filter priamo na napájacom kábli.
Týmto spôsobom chráni notebook pred rušením generovaným samotnou nabíjačkou.
Prečo je to dôležité?
Moderné notebooky sú vysoko citlivé zariadenia s komponentmi tesne zabalenými v malom priestore.
Aj slabé elektromagnetické rušenie môže negatívne ovplyvniť stabilitu procesora a pamäte, presnosť senzorov a kvalitu zvuku alebo obrazu.
Bez feritovej korálky by mohlo rušenie prenikať cez napájací kábel do zariadenia, skresľovať signály, spôsobovať poruchy, šum alebo jednoducho znižovať spoľahlivosť.
Takéto krúžky nie sú nezvyčajné: inštalujú sa na audio káble, aby sa eliminoval brum a šum, a používajú sa v telekomunikačných zariadeniach na zlepšenie čistoty signálu. Inštalujú sa aj priamo na dosky plošných spojov – niekedy dokonca niekoľko na obvod.
Výrobcovia niekedy navíjajú kábel do slučky okolo krúžku – to zvyšuje filtračný účinok.
Takéto riešenia sa nachádzajú v profesionálnych zariadeniach a pokročilejších nabíjačkách. Najznámejšie však nájdete na notebooku.
