Archimedova skrutka: Geniálne čerpadlo na vodu bez elektriny, ktoré zachráni vašu úrodu

Vypadla dodávka elektrického prúdu, studňa sa nachádza v spodnej časti pozemku a vyvýšené záhradné hriadky už viditeľne praskajú od sucha? Alebo máte zatopenú pivnicu a susedovo motorové čerpadlo je práve obsadené? Toto sú situácie, ktoré dôverne pozná nejeden chatár či záhradkár. Pre podobné krízové momenty vymysleli geniálne riešenie už pred približne 2300 rokmi – a odvtedy ľudstvo v podstate nevynašlo nič jednoduchšie, spoľahlivejšie a efektívnejšie. Reč je o mechanizme zvanom Archimedova skrutka. Ide o zariadenie s jedinou pohyblivou časťou, ktoré dokáže spoľahlivo dvíhať vodu nahor len vďaka obyčajnému mechanickému otáčaniu. Dnes tieto systémy úplne bez elektriny fungujú v kanalizačných sieťach v Londýne, na nórskych rybích farmách a rovnako dobre poslúžia aj na slovenských záhradách. Pozrime sa, ako toto čerpadlo funguje, koľko vody reálne prečerpá a či sa dá poskladať z dostupných materiálov za jediný víkend.

Ako funguje Archimedovo čerpadlo: Dvíhanie vody bez motora

Tento revolučný mechanizmus navrhol legendárny učenec Archimedes okolo roku 250 pred n. l., pričom primárne slúžil na zavlažovanie poľnohospodárskych polí a odvodňovanie močarísk. Konštrukcia je až prekvapivo primitívna. Predstavte si pevnú rúru, ktorá je umiestnená pod sklonom 25 až 35 stupňov voči zemi. Vnútri nej (alebo vonku, ak ide o otvorený variant) sa nachádza špirála pripomínajúca obrovský závit. Spodný koniec konštrukcie je ponorený priamo vo vodnom zdroji, zatiaľ čo horný smeruje do zberného suda či zavlažovacieho kanála. Akonáhle začnete hriadeľom otáčať, kvapalina začne stúpať nahor.

Princíp činnosti je elementárny: pri každej otáčke spodný závit špirály naberie určitú porciu vody. Ako sa hriadeľ otáča, táto porcia zostane uzavretá medzi jednotlivými závitmi a postupne sa posúva smerom k hornému výtoku. Samotná voda sa netočí spolu so skrutkou – prirodzene sa snaží držať na najnižšom bode vnútri každej vzniknutej komory. A tento najnižší bod sa rotáciou posúva vyššie. Je tu však dôležitá inžinierska podmienka: medzi jednotlivými porciami vody musí bezpodmienečne zostať vzduch. Ak by sa skrutka zaplavila celá, pohyb by sa zastavil. Práve vzduchové bubliny vytvárajú potrebný ťah, vďaka čomu čerpadlo excelentne zvláda aj silne znečistenú vodu s obsahom kalu, lístia či vetvičiek, kde by bežné odstredivé čerpadlo okamžite zlyhalo.

Výpočty výkonu: Koľko vody reálne prečerpáte?

Účinnosť tohto mechanického čerpadla priamo závisí od troch hlavných faktorov: od priemeru skrutky, rýchlosti otáčania a uhla sklonu. Pre výpočet objemového prietoku používajú inžinieri nasledujúci matematický vzťah:

$$Q = \frac{\pi \cdot (D^2 – d^2)}{4} \cdot S \cdot N \cdot \eta$$

Kde $D$ predstavuje vonkajší priemer, $d$ je priemer centrálneho hriadeľa, $S$ vyjadruje stúpanie (krok) špirály, $N$ je počet otáčok za sekundu a $\eta$ predstavuje koeficient plnenia (ktorý sa štandardne pohybuje v rozmedzí 0,85 až 0,90). Nemusíte sa však matematiky báť, v praxi všetko funguje veľmi priamočiaro. Ak použijete bežnú plastovú PVC rúru s priemerom 110 mm, naviniete na ňu flexibilnú hadicu s rovnakým krokom 110 mm (čo je ideálny pomer) a budete hriadeľom otáčať rýchlosťou približne 40 otáčok za minútu, získate prietok okolo 35 až 40 litrov za minútu. To v prepočte znamená približne 2,1 kubického metra vody za hodinu, čo na bežné zalievanie záhrady bohate stačí.

Čo sa týka potrebnej fyzickej sily, na prečerpanie 100 litrov vody za minútu do výšky 2 metrov pri priemernej účinnosti 75 % spotrebujete výkon zhruba 45 wattov. Pre porovnanie, dospelý človek dokáže pri šliapaní na bicykli stabilne generovať výkon medzi 80 až 150 wattmi. Z toho vyplýva, že pedálový pohon pre domáce Archimedovo čerpadlo je absolútne reálne, vysoko funkčné a fyzicky nenáročné riešenie.

Svojpomocná montáž: Ako si vyrobiť domáce čerpadlo za víkend

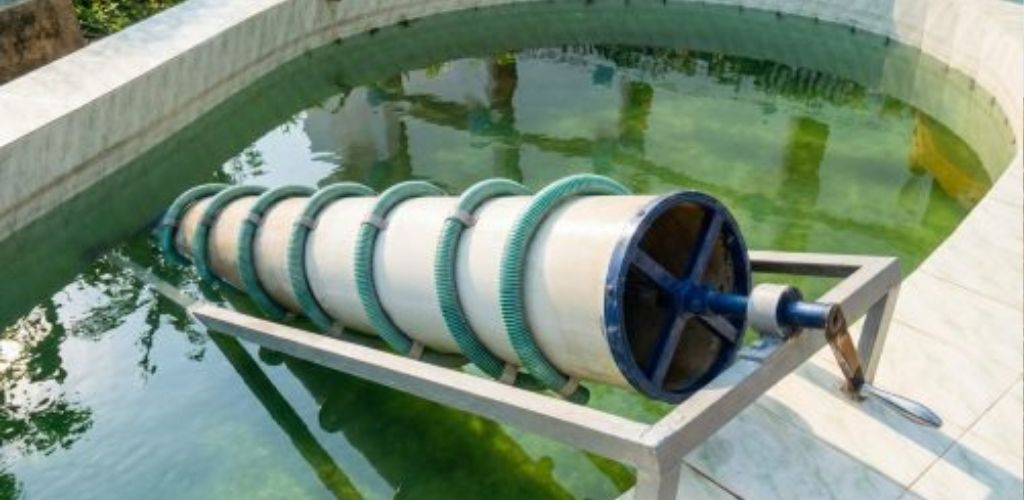

Najjednoduchší spôsob domácej výroby využíva metódu „hadica na rúre“. Budete potrebovať klasickú plastovú kanalizačnú rúru s priemerom 110 mm, ktorá poslúži ako stredový nosný hriadeľ. Na ňu si zaobstarajte transparentnú vinylovú hadicu s priemerom približne 20 mm. Priehľadný materiál nie je dôležitý kvôli dizajnu, ale z čisto praktického dôvodu: presne uvidíte, či voda správne stúpa a či ste pri montáži dodržali rovnomerné rozostupy.

Hadica sa pevne a tesne navinie okolo PVC rúry s pravidelným krokom 110 mm a zafixuje sa pomocou plastových sťahovacích pások každých 15 až 20 centimetrov. Spodný koniec hadice musí presahovať okraj nosnej rúry o 10 až 15 centimetrov, pretože práve táto časť slúži ako naberacia zóna. Horný koniec sa jednoducho vyvedie do zbernej nádoby. Celú konštrukciu následne upevnite pod uhlom 25 až 30 stupňov, ponorte spodok do jazierka, sudu či zatopenej šachty a začnite otáčať hriadeľom. Po niekoľkých otočeniach začne z horného konca vytekať stabilný prúd vody.

Prehľad možností pohonu pre domáce Archimedovo čerpadlo:

Konštrukčné limity a obmedzenia mechanizmu

Hoci má tento systém obrovské množstvo výhod, je potrebné počítať s určitými fyzikálnymi limitmi. Dvíhanie vody do veľkých výšok nie je silnou stránkou tohto zariadenia. Ak potrebujete prekonať výšku nad 5 metrov, efektivita a prietok výrazne klesajú. Pokiaľ by ste navyše sklon čerpadla zvýšili nad kritických 45 stupňov, kvapalina sa neudrží v závitoch hadice a vytečie spodkom naspäť. Pre hlboké narážané alebo vŕtané studne s hĺbkou 10 až 20 metrov sa preto tento mechanizmus vôbec nehodí.

Pozor si treba dať aj na takzvaný spätný chod. Ak počas čerpania prudko zastavíte otáčanie, váha vodného stĺpca vnútri hadice začne klesať nadol a roztočí celý hriadeľ veľkou rýchlosťou do protismeru. Pri domácom plastovom modeli to spôsobí len ošpriechanie vodou, no pri masívnych kovových inštaláciách by mohlo dôjsť k poškodeniu prevodov. V domácich podmienkach preto stačí otáčanie zastavovať plynule. Taktiež netreba zabúdať na zimnú údržbu. Pred príchodom prvých mrazov sa musí všetka voda zo systému dôkladne odstrániť, inak by zamrznutý ľad hadicu roztrhol. Vyprázdnenie vykonáte jednoducho tak, že hriadeľom pokrútiš niekoľkokrát do opačnej strany.

Porovnanie s inými alternatívnymi čerpadlami bez motora

Archimedova skrutka má v kategórii bezmotorových čerpadiel troch hlavných konkurentov, no v mnohých smeroch ich prekonáva. Napríklad známy hydraulický baran využíva energiu vodného rázu a dokáže vytlačiť vodu do výšky 30 až 50 metrov bez ľudského zásahu. Vyžaduje však neustále tečúci potok s dostatočným spádom a je extrémne citlivý na mechanické nečistoty a piesok. Na odčerpanie špinavej vody z jamy je preto nepoužiteľný. Ďalšou alternatívou je povrazové čerpadlo, ktoré vyťahuje vodu pomocou uzlov alebo gumových piestikov na lane v úzkej rúre. To síce zvládne aj hlboké studne, no lano sa rýchlo opotrebúva a pre otvorené vodné nádrže je nepraktické. Posledným konkurentom je pedálové piestové čerpadlo, ktoré síce ponúka vysoký prietok, no jeho konštrukcia je plná tesnení a ventilov, ktoré vyžadujú presnú výrobu a pravidelnú údržbu, pričom nasatý neporiadok ich môže trvalo poškodiť.

Archimedova skrutka jednoznačne vyhráva všade tam, kde ostatné systémy zlyhávajú: pri práci so znečistenou vodou, pri čerpaní z otvorených nádrží a riek, pri menších výškach a s požiadavkou na nulovú údržbu. Ponúknuť výkon štyridsať litrov za minútu bez jediného wattu spotrebovanej elektrickej energie je skvelý výsledok, ktorý vám zachráni úrodu na záhrade alebo pomôže vysušiť základy stavby. Najväčšou výhodou však zostáva fakt, že na celom zariadení sa nemá prakticky čo pokaziť.
