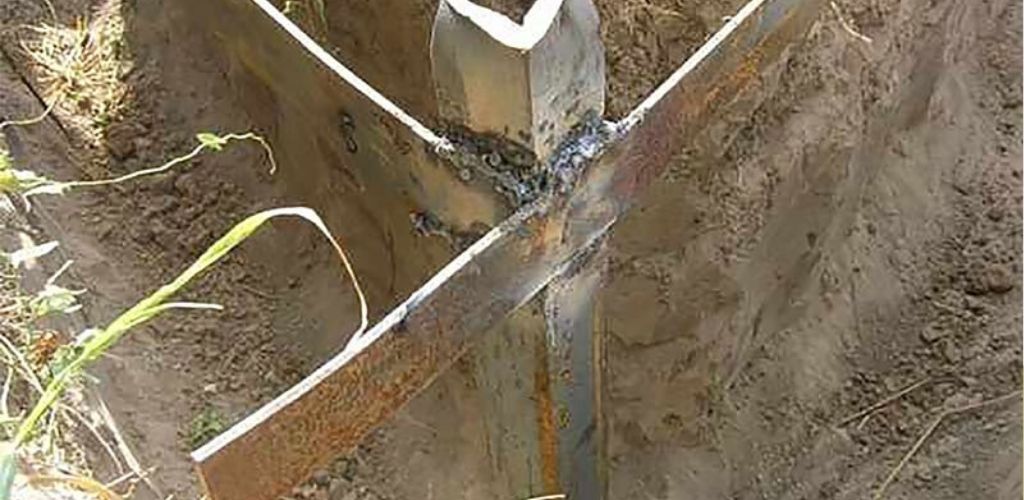

Ak sa spýtate skúseného elektrikára, ako najlepšie urobiť uzemnenie rodinného domu, vo väčšine prípadov vám navrhne klasickú a overenú schému. Postup je nasledovný: vykope sa ryha v tvare rovnostranného trojuholníka do hĺbky približne 1,2 metra, do vrcholov sa zatlčú oceľové profily (vinkle) s dĺžkou 2,5 metra a celé sa to prepojí oceľovou pásovinou s rozmermi 4×40 mm pomocou zvárania.

Mnohí sa však pýtajú, prečo práve trojuholník? V technických normách by ste márne hľadali striktný predpis na konkrétny tvar uzemňovacej sústavy. Teoreticky môžete ako uzemňovač využiť aj podzemné kovové časti plotov alebo altánkov, pokiaľ spĺňajú potrebné parametre. Dôvodom obľuby trojuholníka je najmä jeho spoľahlivosť a bezpečnosť z hľadiska dlhodobej prevádzky.

Historicky vznikali pravidlá pre uzemňovanie budov v čase, keď výber materiálov nebol veľký. Používala sa prevažne uhlíková oceľ, ktorá v zemi pomerne rýchlo koroduje. Keďže uzemnenie potrebujeme mať funkčné počas celej životnosti stavby, trojuholníkový tvar ponúka zálohu. Ak by vplyvom korózie došlo k prerušeniu na jednej strane trojuholníka, zvyšné dve strany stále zabezpečujú kontakt so zemou a ochranu domu.

Prečo je potrebné zatĺkať profily tak hlboko? Odpoveď súvisí s elektrickým odporom. Podľa noriem by odpor uzemňovacej sústavy nemal presiahnuť 4 Ohmy. Cieľom je, aby v prípade poruchy elektrický prúd odtiekol do zeme cestou najmenšieho odporu a nie cez telo človeka alebo kryty spotrebičov. Najlepší kontakt s pôdou dosiahneme práve pod úrovňou nezamŕzajúcej hĺbky, kde je zem vlhká a vodivá po celý rok.

Okrem samotného zemniča je kľúčovou súčasťou ochrany aj prúdový chránič (RCD) alebo ističochránič. Sú to zariadenia, ktoré okamžite reagujú na únikové prúdy a odpoja obvod skôr, než dôjde k nešťastiu. Správne fungujúce uzemnenie je však základným predpokladom, aby tieto bezpečnostné prvky v rozvádzači pracovali presne tak, ako majú.

V dnešnej dobe sú na trhu dostupné špeciálne sady pre montáž uzemnenia, ktorých životnosť dosahuje až 100 rokov. Ide o takzvané modulárne tyčové uzemnenie. Pozostáva z oceľových tyčí, ktoré sú galvanicky potiahnuté vrstvou medi. Jednotlivé segmenty sa spájajú pomocou spojok a špeciálnej vodivej grafitovej pasty.

Tieto tyče sa do zeme zatĺkajú pomocou búracieho kladiva, čo výrazne šetrí čas a rozsah výkopových prác. Hornú časť každej tyče je možné ukryť do kontrolnej šachty vyrobenej napríklad z kanalizačnej rúry s uzáverom. Na prepojenie s domovou inštaláciou sa odporúča použiť medený vodič s prierezom minimálne 10 mm² alebo príslušnú oceľovú guľatinu.

Jedinou nevýhodou moderných medených sád je ich cena, ktorá sa môže pohybovať v stovkách eur. Práve preto väčšina majiteľov domov stále volí “starú školu” – oceľové profily a zváranú pásovinu. Je to lacnejšie riešenie, hoci si vyžaduje viac fyzickej práce pri kopaní a kvalitné ošetrenie zvarov proti korózii pomocou asfaltových náterov.

Bez ohľadu na to, aký materiál si vyberiete, dôležité je, aby bolo uzemnenie po dokončení premerané revíznym technikom. Iba certifikované meranie vám dá istotu, že váš dom je v bezpečí pred bleskom aj poruchami v elektroinštalácii. Uzemnenie nie je miesto, kde by sa oplatilo hazardovať s kvalitou práce.
